繊維強化樹脂はその繊維の配向が材料の特性に強く影響を与えます。そのため、材料の開発者としては、事前にどのような繊維配向となるかが重要と考えられます。今回は、粒子法流体シミュレーションソフトウェアであるParticleworksを用いて、樹脂の射出成型工程を模擬してみました。
COLUMN
技術コラム
【粒子法】vol.43 射出成型における繊維配向模擬シミュレーション

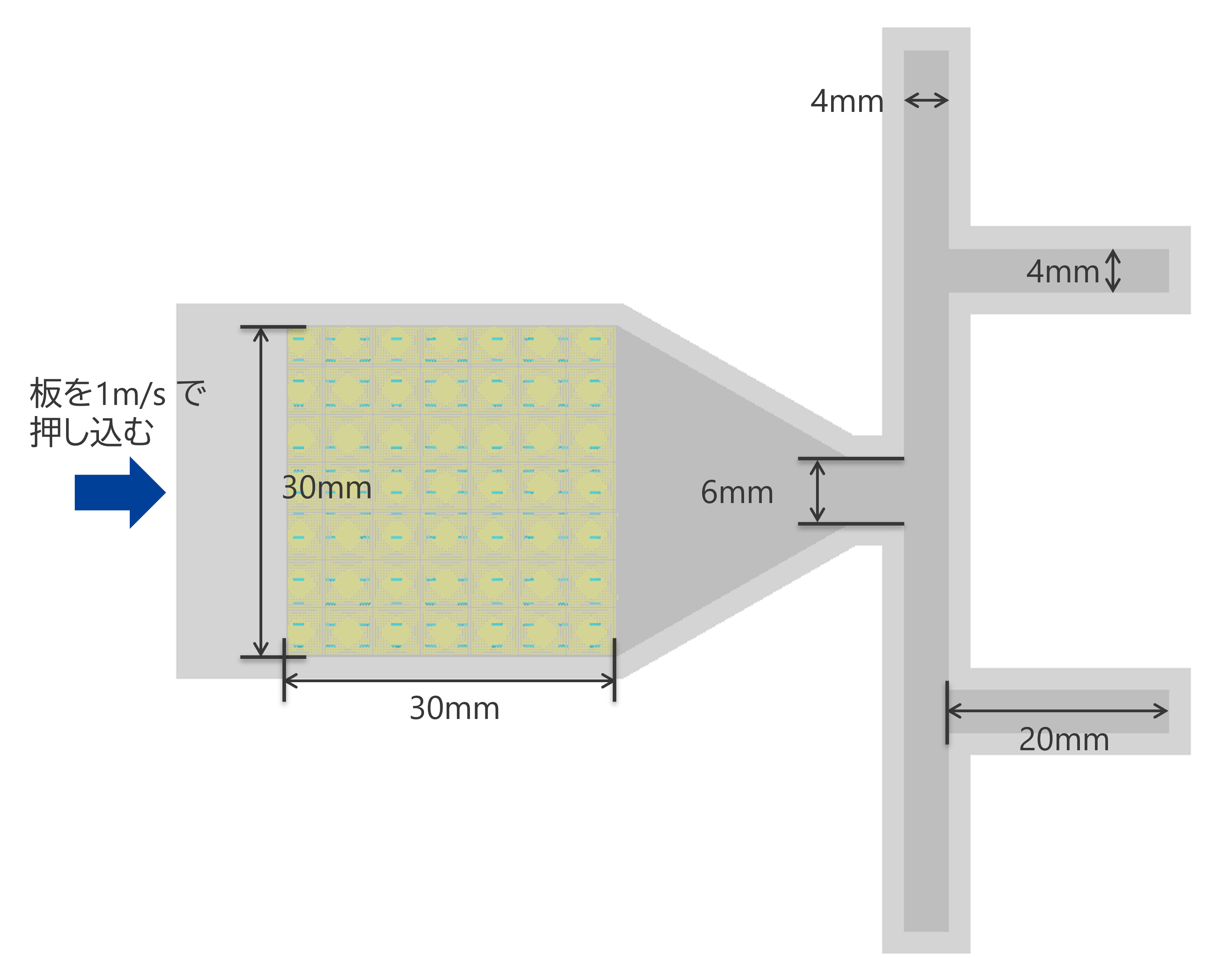

解析モデル

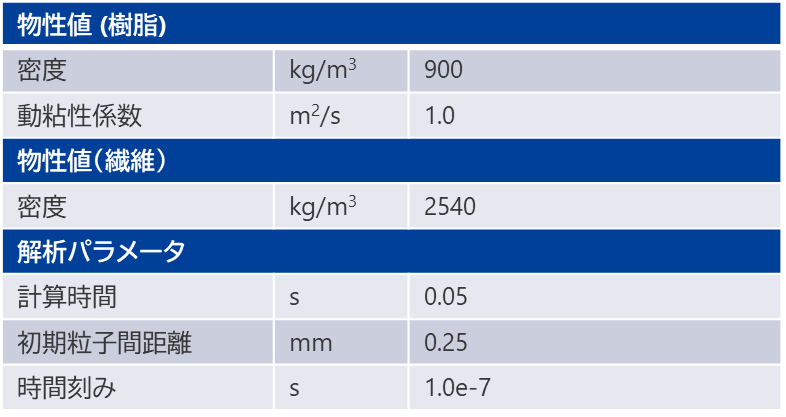

解析条件
解析負荷を小さくするため、2次元計算で実施しました。
解析結果
結果動画から、壁面から離れた場所では流れと平行に繊維が移動していることが確認できました。また、壁面付近は流速が小さいことで、繊維が移動しにくい様子が見られます。
型の分岐個所では繊維が回転が起きており、流れに対して垂直方向になりやすいと考えられます。
おわりに
粒子法流体シミュレーションソフトウェアParticleworksを使って樹脂の射出成型のシミュレーションを行いました。Particleworksは高粘度の流体を扱うことが得意なソフトなので、樹脂をはじめとした高粘度流体のシミュレーションに是非ご活用ください。
[From Y. Mizuno]
使用したソフトウェア（Particleworks）
・流体解析ソフトウェアParticleworks（パーティクルワークス）製品ページ
https://www.sbd.jp/products/flow/particleworks.html
