Simcenter FLOEFD（シムセンター フローイーエフディ）は、米Siemens社により開発された、「設計の工数削減したい」「解析ツールを設計者に展開したい」を実現する、設計者・エンジニアのための3次元CAD統合型の熱流体解析ソフトウェアです。
SIEMENS NX,CATIA V5,Creo Parametric,SolidEdgeなどの3次元CADにアドオンしてお使いいただけます。それ以外のCADをご利用のユーザー様にはスタンドアロン版を提供しています。
まずは操作動画を確認したいという方へ！
Simcenter FLOEFD体験セミナーの講師説明動画をご用意いたしました。
視聴をお申し込みいただくことで、Simcenter FLOEFDの操作動画をお好きなタイミングで視聴いただくことが可能です。

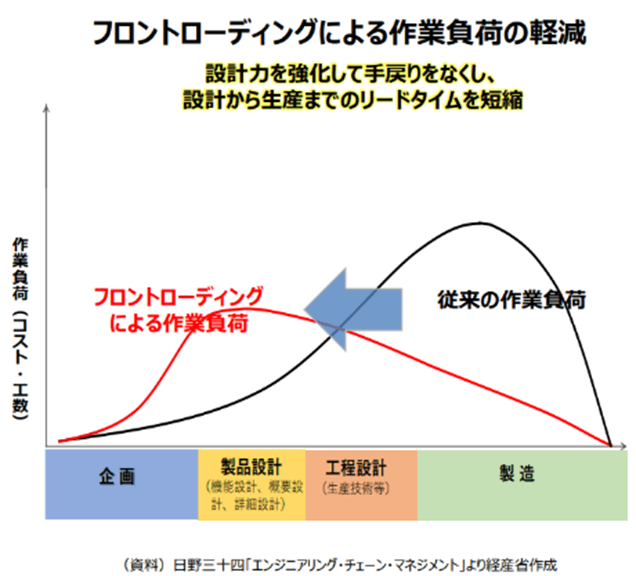

従来のCAEソフトは設計がある程度確定した段階で、設計案の検証のため、あるいは試作・実験の代替として利用されるケースが一般的です。しかし詳細設計段階では、設計変更の自由度が限られる上に、そのままの形状で解析を行うと膨大な計算時間を要します。Simcenter FLOEFDは、このような製品設計プロセスの後工程で使用するCAEではなく、企画・構想設計といった上流工程で十分な設計検討を行うためのフロントローディング CAEです。三次元CADの複雑な形状を効率的に認識し、自動設定で解析可能なメッシュ生成するといった高度な自動化技術やCADと連携したパラメータスタディ機能を搭載することで、設計の上流工程における熱流体解析を効率的に実行できます。
3次元CADと同じ操作感で熱流体シミュレーションをすぐに始められます。
3次元CADに慣れた設計者なら、快適な環境で解析の実行から結果評価まで操作できます。また、解析条件を設定した後でも、モデルを簡単に変更できるため、設計案のスタディーに最適です。
| Simcenter™ FLOEFD™ for CATIA™ V5 |
Simcenter™ FLOEFD™ for PTC Creo™ |
Simcenter™ FLOEFD™ for NX™ |
１．即座に解析を行える3次元CADアドオン
熱流体解析の全工程をCAD上で実行/モデル転送不要/流体領域を自動認識
・CATIA、Creo、NXにアドオンして利用可能です。今使用している３次元CADと同じ操作感で即座に熱流体解析を始められます。
・条件設定・解析実行・結果確認まで熱流体解析の全工程をCAD上で実行できます。モデル転送も不要です。
・従来の熱流体解析ソフトでは流体空間のモデル化が必要な場合がありましたが、Simcenter FLOEFDは流体領域を自動認識し、即座に解析を実施できます。
２．設計者にストレスを感じさせない抜群の操作性
設定すべき項目が順番に表示/高精度なメッシュを自動生成
・ウィザード機能により、設定すべき項目が順番に表示され、解析初心者でも簡単に解析プロジェクトを作成できます。
・高精度なメッシュを自動生成します。スライダーの調整のみでモデル形状に合わせて粗密を自動調整
３．解析初心者でも使える的を外さない解析技術
曲面形状の認識に強い/少ないメッシュで高精度に形状を認識
・カットセルを使用しているため、曲面形状の認識に強いです。モデル形状にそってセル内部を斜めに分割し、少ないメッシュで高精度に形状を認識します。
・薄板セルにより、少ないメッシュ数で複雑形状を認識します。

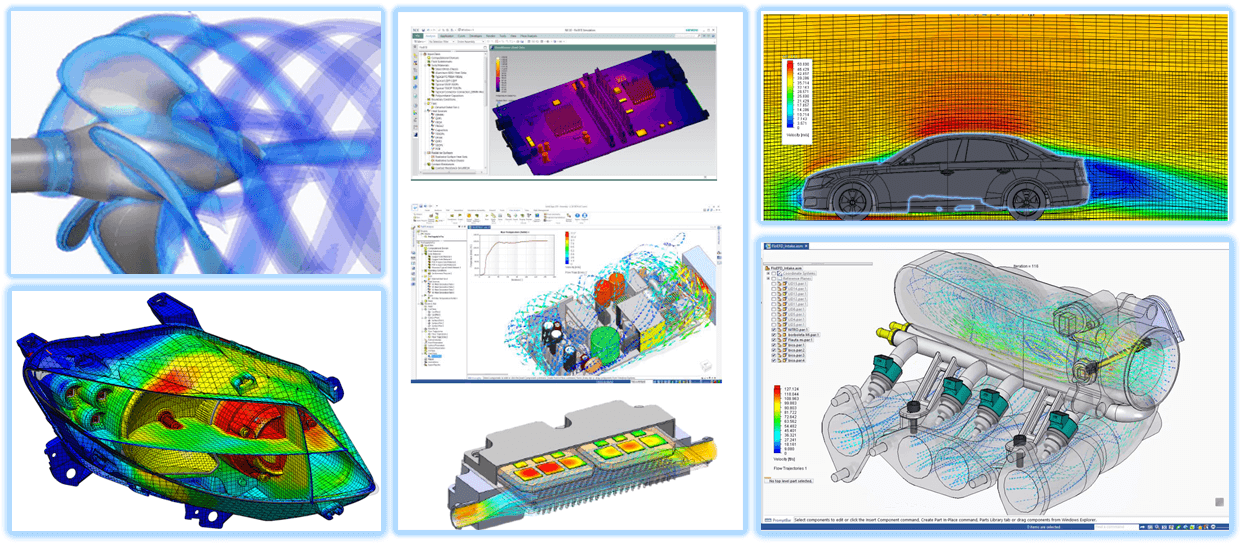

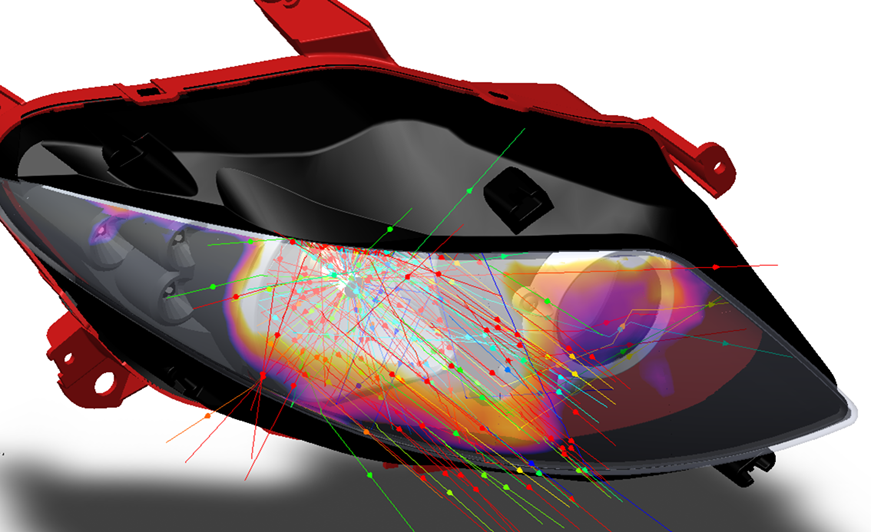

自動車、電子機器、産業機械など幅広い分野に適応できる汎用性と、オプションモジュールによるヘッドランプのくもり解析や燃料電池モデルによる電池パック解析など高度な解析機能も有しています。
プリポスト/設計で利用しているCADの中でウィザードや解析ツリーを用いて直感的に行えます。
自動メッシュに加えてマニュアルメッシュ設定が可能です。無償提供されるビューアーによりモデル間の比較が可能です。
解析（メッシュ）/直交格子＋カットセル解析（機能）/気体・液体・混合流れ、固体との熱連成、ふく射、移動体、強制対流・自然対流、ファンモデルなどライセンス/ 複数のCADプラットフォームを選択して利用できるFlexxライセンスと呼称する形態があります。
「CAD上で使える『Simcenter FLOEFD』により、設計者が自在にアイデアを試せる環境を展開。流体が関わる多種多様な製品の性能を検討するのに役立っています。」
自動車部品をはじめエネルギー・住生活関連など幅広い分野の製品を展開する株式会社アイシン。さまざまな製品を開発する同社の設計者に向けた解析関連ツールの展開を担うのが、グループ技術開発本部 解析技術部 CAE開発室だ。同室は、2016年に設計者向け熱流体解析ソフトウェア「Simcenter FLOEFD（以下、FLOEFD）」の導入検討を開始した。その狙いと成果について、主幹の小野寺陽祐氏、田中直樹氏にうかがった。
・電子機器の複雑な形状に対して、高度に自動化されたメッシュ分割と計算手法を搭載しています
・基板設計CADデータを利用して、３次元モデル作成と配線パターンによる伝熱特性を考慮できます
・発熱部品から周囲空気までの熱の経路を、可視化および分析し熱設計に活用できます
・温度予測の精度と計算時間の節約を両立する、半導体パッケージの熱解析モデルを搭載しています
・過渡熱特性測定装置「T3Ster」の測定結果との合わせ込みによる熱解析モデルの高精度化ができます
(株)構造計画研究所は元々、日本で初めてコンピュータによる建築の構造計算を実施した日本初のシミュレーション技術者集団です。20数年前に設立されたSBDプロダクツサービス部では、製造業の計1500社にCAD/シミュレーションのソフトウェアを提供し、特に設計者が自らシミュレーションに取り組めるようなシステムづくりを注力してまいりました。2000年には国内総代理店としてSimcenter FLOEFDの販売を開始し、現在に至るまで数百社に本製品を導入してきた実績がございます。また、弊社では長年にわたる設計者支援の経験・知見を活かし、CAE運用支援サービス・高品質な技術サポートを提供しております。 Simcenter FLOEFDを活用した手戻りの少ない効率的な設計プロセスを最短で立ち上げることが可能です。
これまでの実績

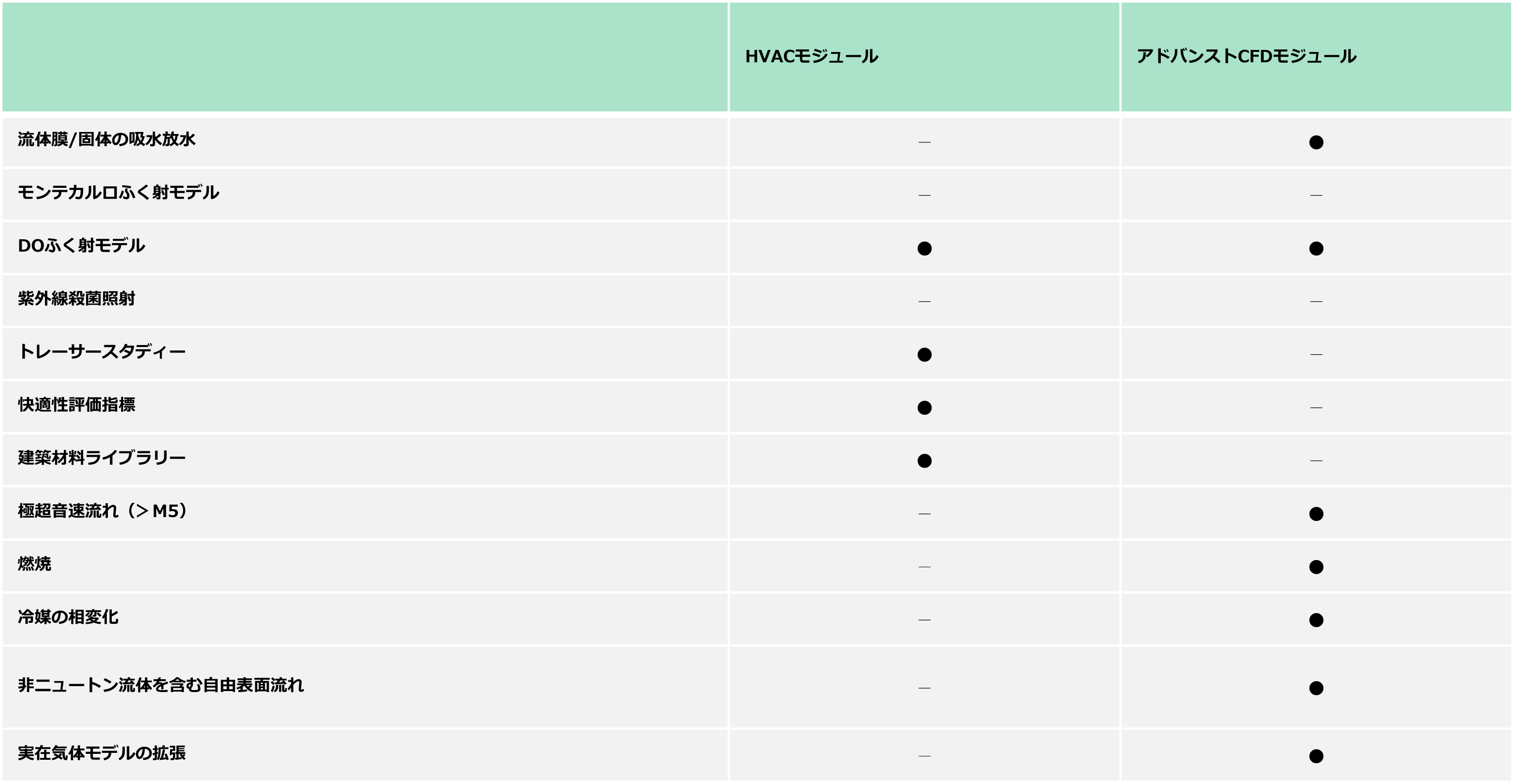

解析の対象となる製品や現象に合わせ、解析機能の拡張が行えます。
オプションモジュールの詳細については下部の資料請求よりお問い合わせください。
■ エレクトロニクスオプション

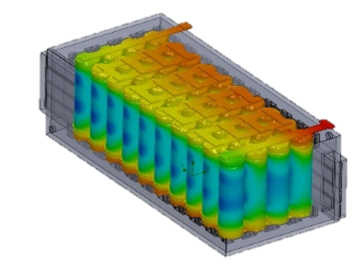

電子機器の熱シミュレーションをより正確に行うための機能が含まれます。ジュール熱を考慮した解析や、電気CADと連携した配線パターンを考慮した基板の熱解析に加え、充放電の特性を考慮したバッテリーの解析、熱流体解析と構造解析・電磁界解析の連成解析をCAD上でシームレスに実行可能です。
■ LEDモジュール
LED等の照明機器の解析に最適なオプションであり、光学特性や温度依存特性を考慮する解析モデルを使用して高精度な解析結果を得ることができます。また、Discrete Ordinatesふく射モデル・モンテカルロふく射モデルが追加され、透明材料での固体内の吸熱や、屈折、波長を考慮した熱解析が可能になります
■ Embedded HEEDSモジュール

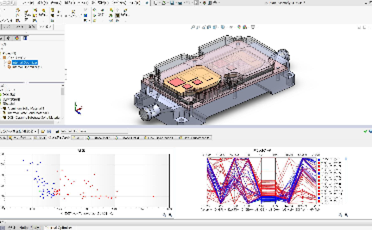

設計探査(最適化)ツールであるSimcenter HEEDSのSHERPAソルバーがFLOEFDに組み込まれ、FLOEFDのGUI上で解析条件やCAD寸法と連携した多目的最適化を実施できます。SHERPAソルバーは最適化の専門知識のない方に使っていただくことを想定して開発されており、初心者でも効率的な設計空間探査が可能です。
| OS | ■OS Microsoft Windows 10 Pro or Enterprise 64-bit (tested with v1909) Microsoft Windows 11 Pro 64-bit (tested with v21H2) ■ソルバー向けOS： (Windows) Microsoft Windows Server 2012 Microsoft Windows Server 2012 R2 Microsoft Windows Server 2016 Microsoft Windows Server 2019 Microsoft Windows Server 2016 with HPC Pack 2016 Microsoft Windows Server 2019 with HPC Pack 2019 (Linux) RHEL 7.9, RHEL 8.4, SUSE SLES 12 SP5 ■CAD CATIA ：CATIA V5-6 2014(R24) ~ 2023(R33) Creo ：Creo Parametric v3 ~ v10 NX ：Siemens NX 1847 series ~ Siemens NX 2312 series |
|---|
| 2000年 | FloWorks（FloEFDシリーズ最初の製品）を国内総代理店として⽇本で販売開始 /⽇本における設計者向け熱流体解析ツールの展開がスタート |
|---|---|
| 2002年 | EFD-Lab（現在のFloEFD Standalone）アジア総代理店として中国・韓国での販売を開始 |
| 2007年 | FLOTHERM（電⼦機器特化熱流体解析）販売開始 |
| 2009年 | 粒⼦法を⽤いた国産流体解析ソフトParticleworks取扱い開始 |
| 2017年 | iGRAF（粉体・混相流解析 : 構造計画研究所開発）発売開始 |

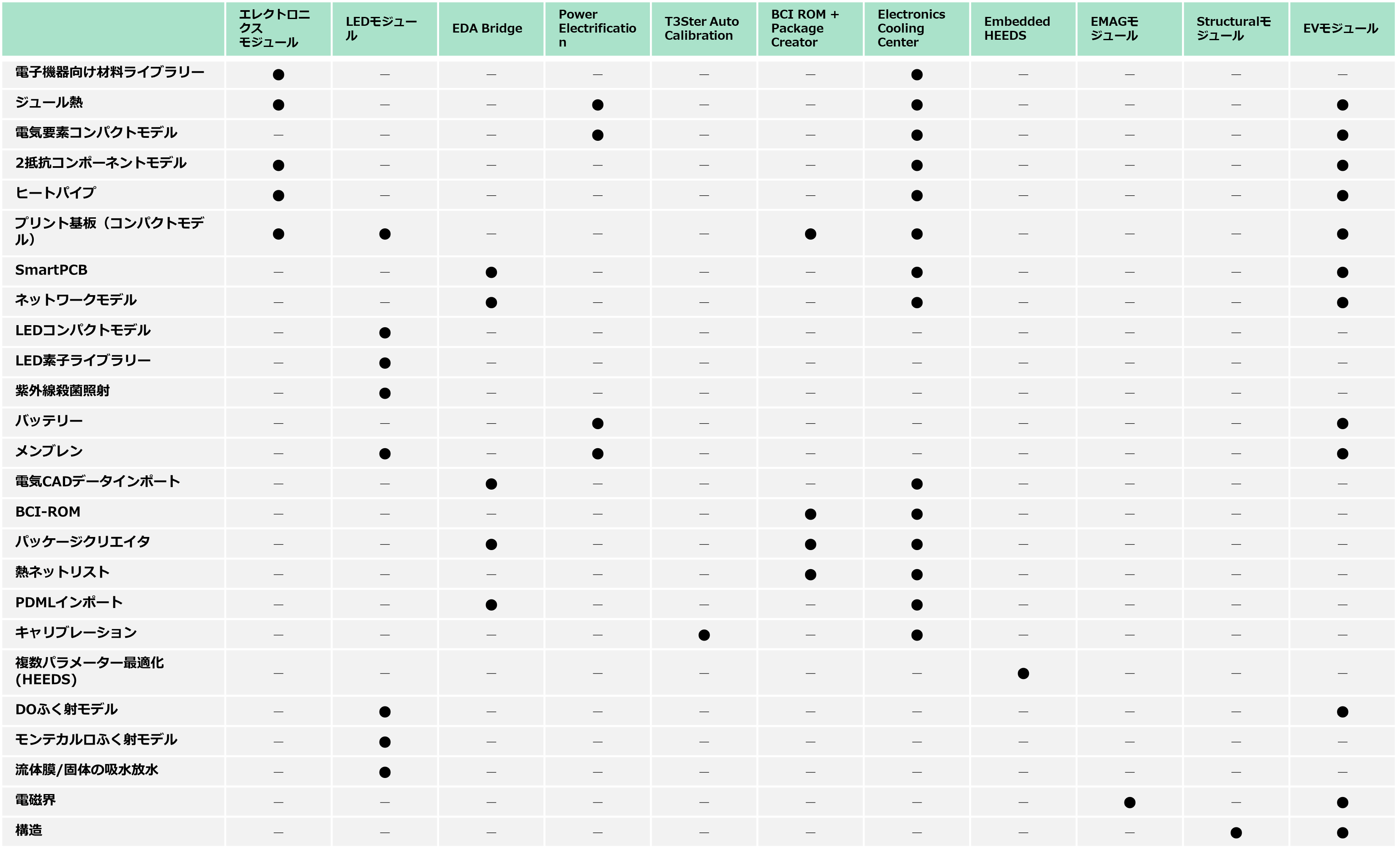

| オプション | 機能 |
|---|---|
| エレクトロニクスオプション | 電子機器向け材料ライブラリー ジュール熱 2抵抗コンポーネントモデル ヒートパイプ SmartPCB ネットワークモデル 電気CADデータインポート PDMLインポート パッケージクリエイタ BCI-ROM 熱ネットリスト キャリブレーション 電気要素コンパクトモデル IGBTコンパクトモデル バッテリー 構造解析 電磁界 プリント基板（コンパクトモデル） メンブレン |
| LEDモジュール | LEDコンパクトモデル LED素子ライブラリー 紫外線殺菌照射 DOふく射モデル モンテカルロふく射モデル プリント基板（コンパクトモデル） メンブレン |
| Embedded HEEDSモジュール | 複数パラメータ最適化 |
株式会社パナソニック システムネットワークス開発研究所 様 導入事例
FLOEFDはスピードと再現精度を両立する開発において最高のソフトです。必要な機能が幅広く揃っており、実測評価結果との相関が取れた解析モデルの構築が可能です。
もっと詳しく
CAD上で使える『Simcenter FLOEFD』により、設計者が自在にアイデアを試せる環境を展開。流体が関わる多種多様な製品の性能を検討するのに役立っています。
もっと詳しく
FloEFD for Creo（フローイーエフディ）によって設計現場に解析を浸透させ、開発期間短縮と開発コスト抑制を実現しています。
