【流体】エアカーテンを使った副流煙遮断

モデルの説明

喫煙スペースで発生した副流煙の拡散を熱流体解析ソフトウェア「SOLIDWORKS Flow Simulation」、「FLOEFD」のトレーサースタディ(HVACオプション)を使って検証します。

図:喫煙スペース

トレーサースタディ概要

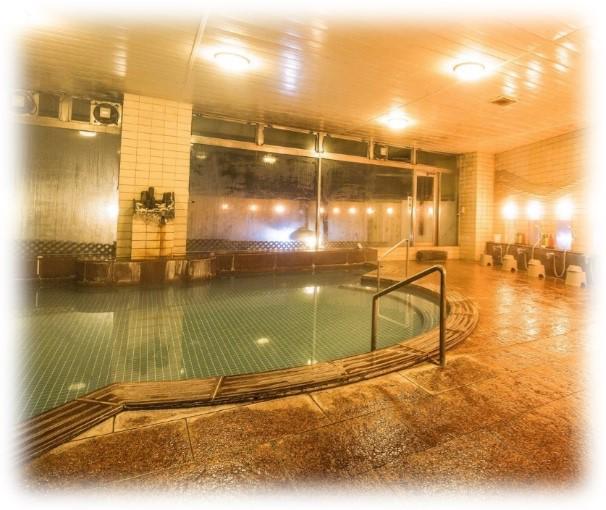

写真:使用例(大浴場)

●混合気体の挙動を確認
 ▶粒子スタディ同様、メインの流れに影響を与えない程度の少量の気体を想定

●固体壁面の凝結考慮
 ▶トレーサーに飽和圧力を定義することで固体壁面での凝結を考慮可能
 ▶一度凝結したトレーサーの再蒸発は考慮できない

●トレーサースタディ(解析ツリー、設定の下)から設定
●トレーサーの例:水蒸気、 H2, CO, NO, NO2, Cl2, HCl, NH3, H2S, SO2
●ボリュームまたはサーフェースにトレーサーを定義

●使用例:湯面から蒸発する蒸気挙動、汚染物質の拡散

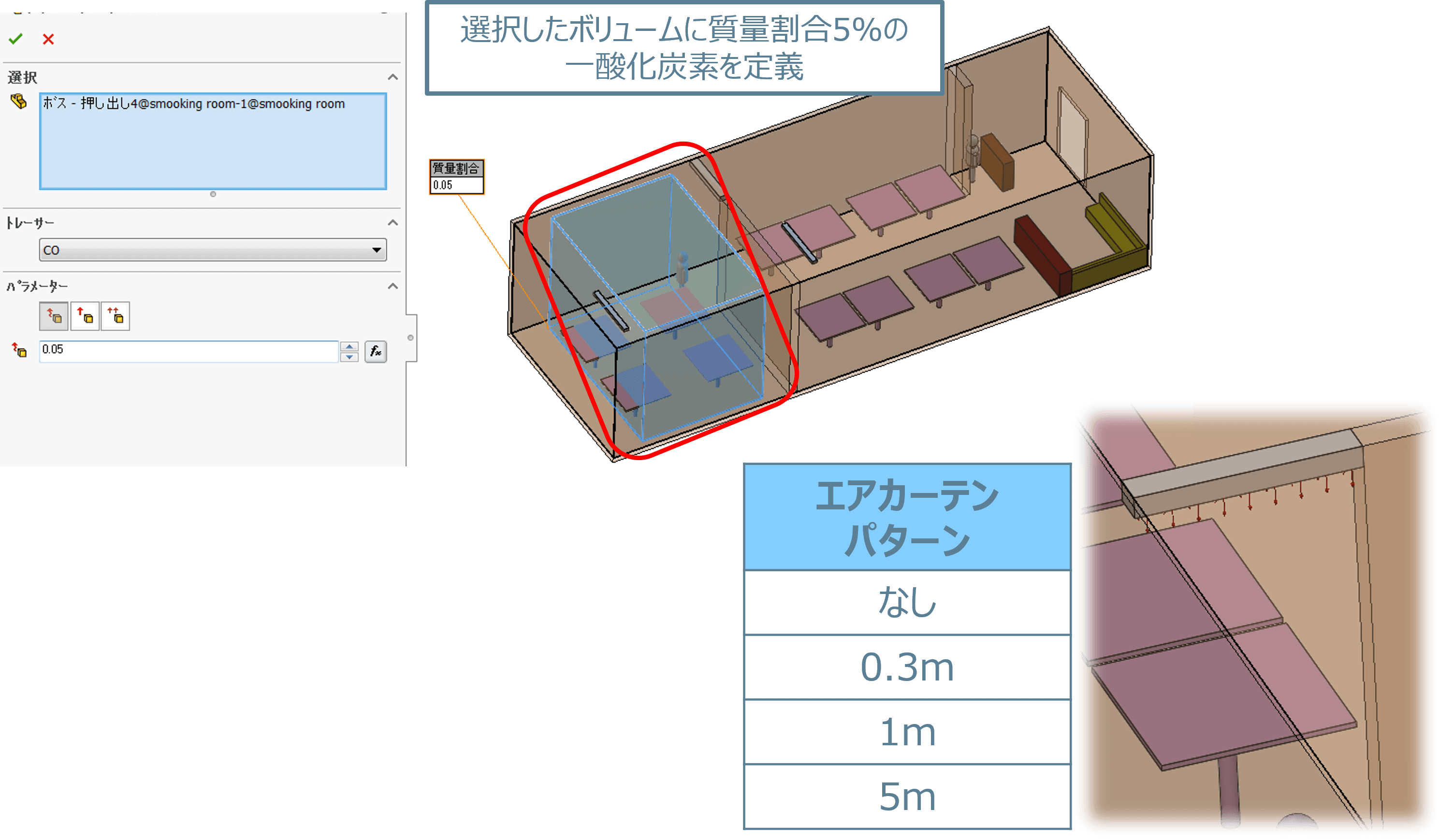

トレーサースタディ設定

図:トレーサースタディ設定

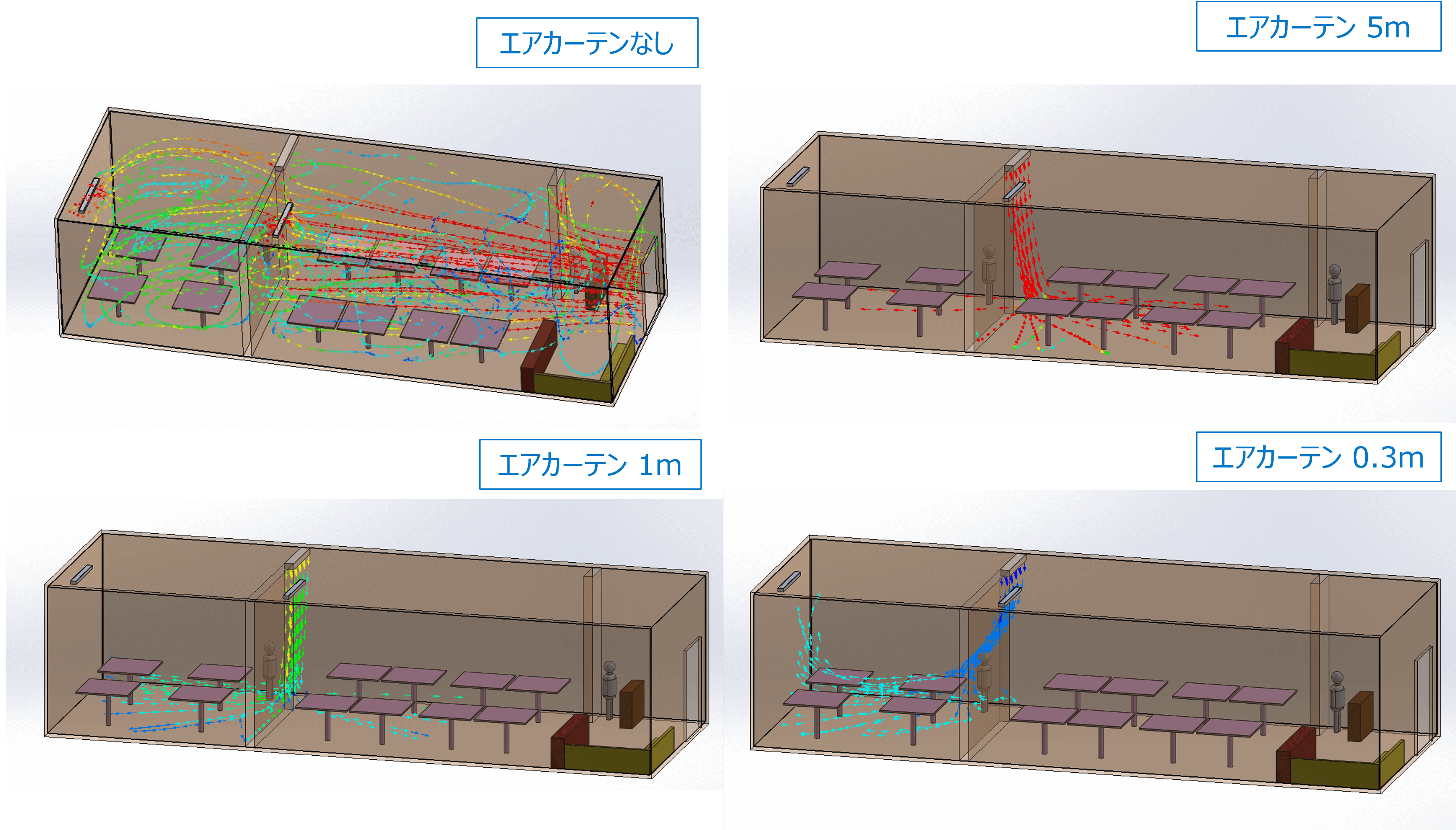

流れ結果

図:流れ結果
左上:カーテンなし、右上:エアカーテン5m
左下:エアカーテン1m、右下:エアカーテン0.3m

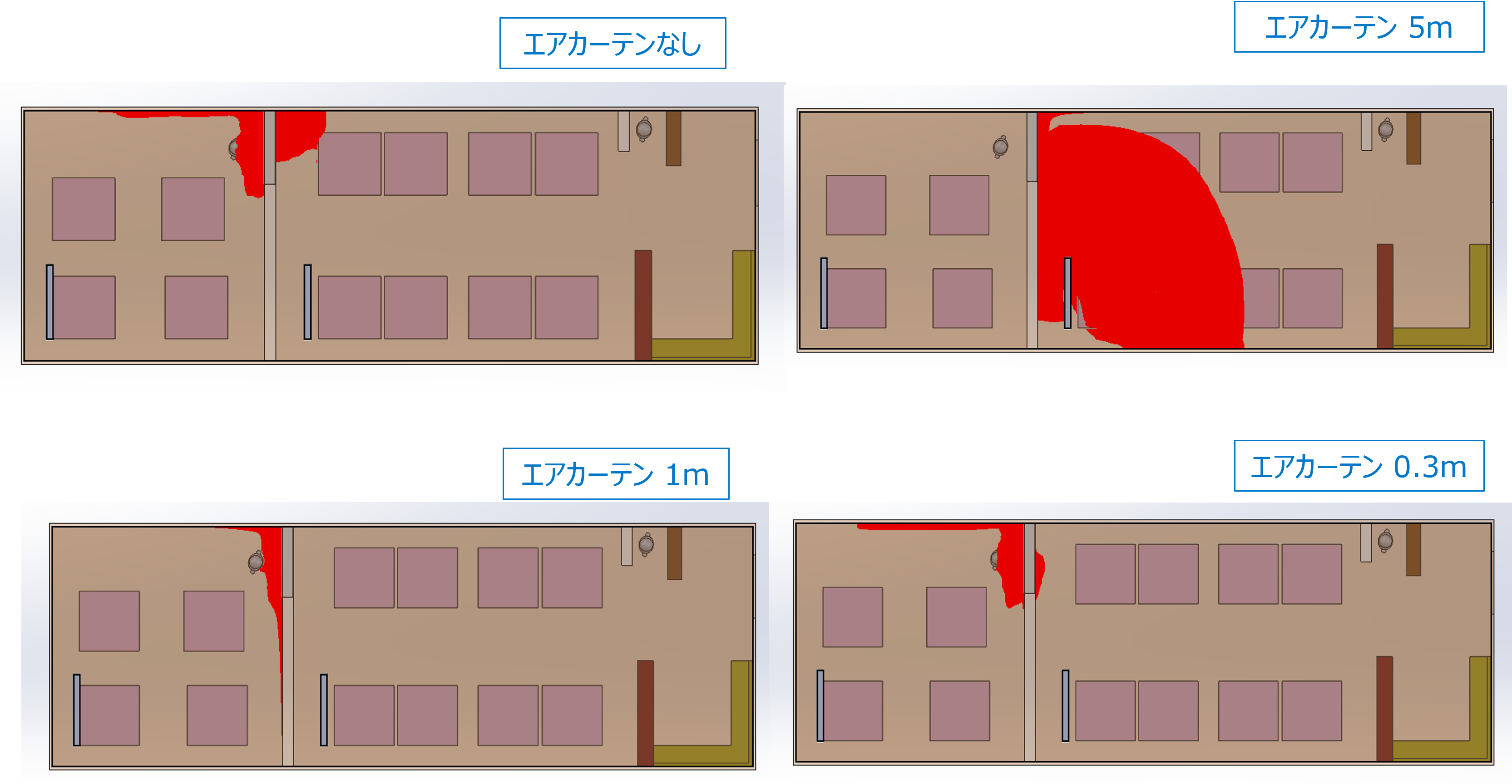

トレーサースタディ結果(CO濃度1%の場所)

図:トレーサースタディ結果(CO濃度1%の場所)
左上:カーテンなし、右上:エアカーテン5m
左下:エアカーテン1m、右下:エアカーテン0.3m

考察

5m:強い風量により副流煙が禁煙エリアに拡散
1m:最適
0.3m:風量が弱くエアカーテンとしての機能が満たされていない

解析事例ページでは詳細動画を掲載しています。よろしければこちらからご視聴ください。
