流体解析ソフトウェア「Particleworks」を使用したお客様実例として、兵神装備株式会社様による撹拌解析事例をご紹介します。
CASE
「Particleworks」を活用した撹拌解析事例 兵神装備株式会社様
解析モデル図
本解析では、撹拌容器内の高粘性流体の流動解析を粒子法解析ソフトウェア「Particleworks」を用いて解析することにより、撹拌容器内の流動状態や軸トルクを把握し、装置設計に活用するための知見を獲得することを目的とし解析を行いました。
右図に示す撹拌容器を解析対象とし、速度分布・せん断速度分布・流体粒子移動距離等を可視化し、トルクを実測値と解析値で比較しました。
解析結果
 |
 |
|

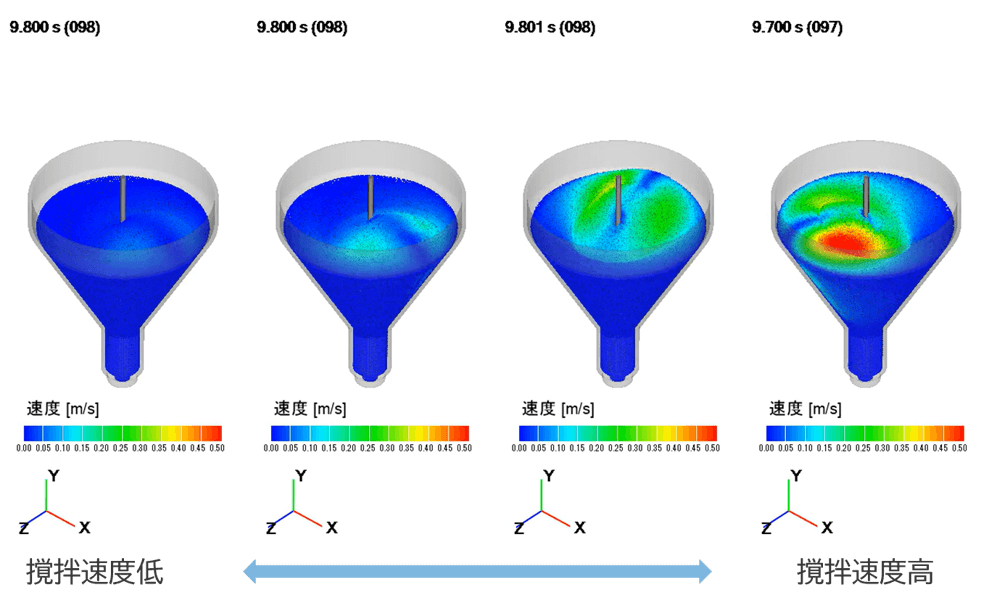

撹拌速度違いの速度分布 |

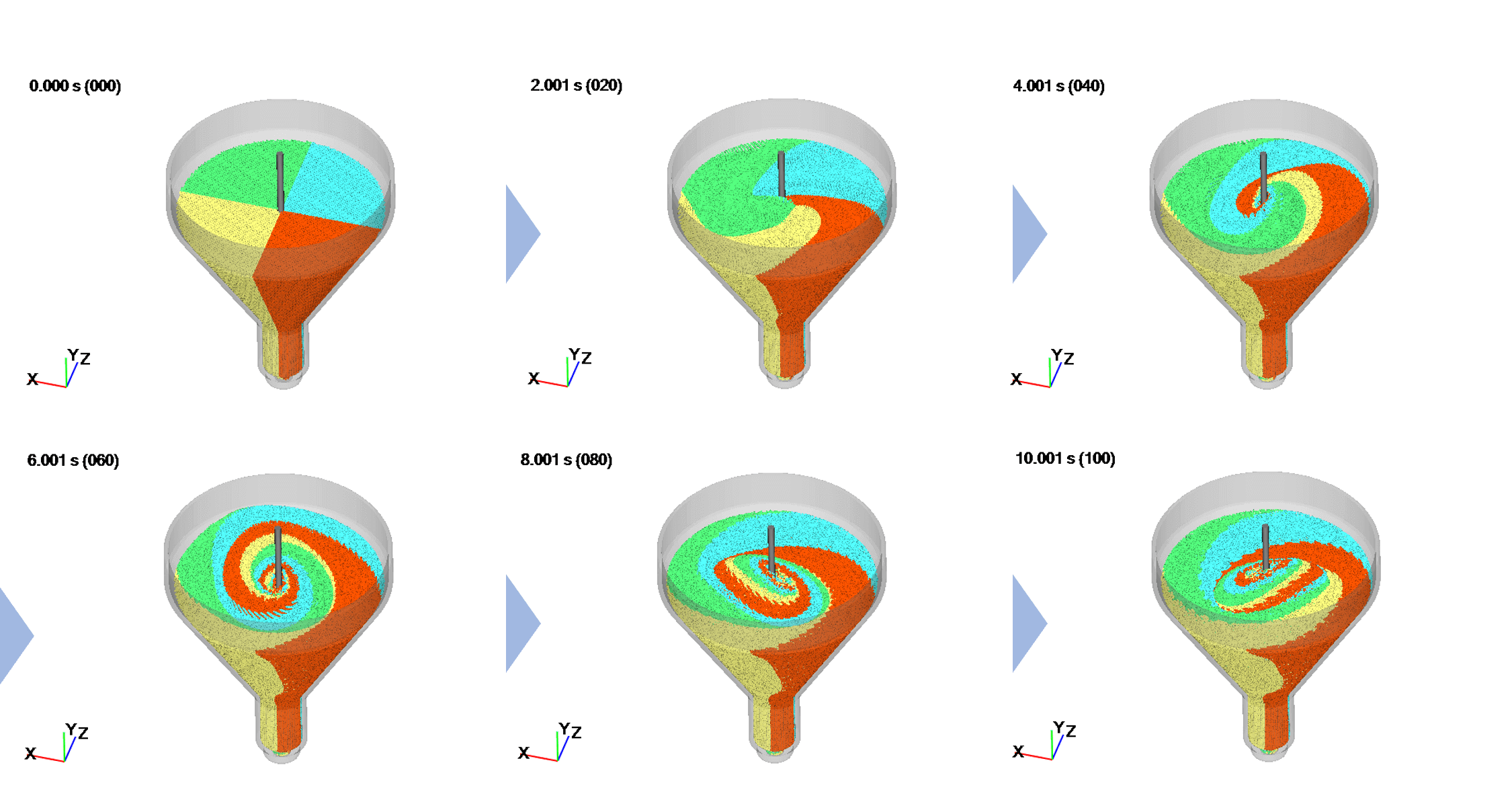

液体投入時の状態を色分けし表示することで、 混合時の流体の挙動を可視化しました。 旋回しながら混合が促進することが確認できます。 |
トルクの比較結果
解析結果からトルクを算出し、実験結果と規格化したデータで相対比較を実施しました。
回転数の増加に伴いトルク値も上昇し、実験トルクを再現できていることが確認できます。
解析結果のまとめ
・Particleworksを用いて撹拌容器内の流動解析を行い、速度・トルク等を確認しました。
・トルク結果を実測値と比較し、実測値と解析値のトルクの傾向を確認しました。
兵神装備様コメント
将来的には、多様な流体×多様な撹拌翼での撹拌状態と動力の予測への利用を期待しています。
