【粒子法】vol.46　濃度の均一化を理論とシミュレーションから探る

2026年01月19日

シミュレーションは使っているが、その理論までは中々勉強できないという方も少なくないかと思います。筆者としては、理論とシミュレーション結果がばっちりはまったときに、シミュレーションの面白さを感じます。今回のコラムでは複数液体が混ざる際の濃度均一化を題材に、理論とシミュレーションを結び付けて考えてみたいと思います。
濃度の均一化ですが、代表的には工業・食品・医薬など複数の材料を混ぜることや、身近なところではコーヒーにミルクを入れてかき混ぜることなどが当てはまります。コーヒーとミルクであればさほど重要ではありませんが、一定した品質が求められる業界では濃度の均一化が製品の良し悪しに直結します。

濃度均一化の理論

濃度の空間・時間的な拡がり方は下記の移流拡散方程式で求めることができます。

濃度の移流拡散方程式　　　　　　：

より簡単な１次元に書き下すと、　：

（ただし、c：濃度[mol/m^3], v：速度[m/s], D：拡散係数[m^2/s]）

上式は左から順に時間項、移流項、拡散項で構成され、ある位置における濃度の時間変化は、濃度の移流（流れによって運ばれる効果）と拡散（周辺と濃度差を無くそうとする効果）によって決まることを意味します。したがって、移流と拡散の効果が大きければ、濃度は速く均一化していきます。
次に、乱流の場合には、乱流による拡散を示す乱流拡散係数D_tが右辺に追加され、次式のように表されます。

乱流状態での濃度の移流拡散方程式　：

乱流拡散係数　　　　　　　　　　　：

（ただし、ν_t：乱流動粘性係数, 〖Sc〗_t：乱流シュミット数）

乱流による拡散は分子拡散と比べて大きく、〖D≪D〗_tとなるため、撹拌・混合ではより短時間で濃度を均一化させるために乱流が好まれます。しかし、高粘度の液体の場合は乱流にすることが難しいため、撹拌翼の形状を工夫することで、移流の効果を高める方法がとられます。

濃度均一化のシミュレーション

濃度均一化の理論を学んだところで、２液撹拌のシミュレーションを使って理論と照らし合わせてみましょう。解析対象は下図１の通り、タンク・バッフル・撹拌翼から成る撹拌槽です。この槽内で異なる物性の２液を撹拌・混合し、濃度均一化を目指します。

図1　解析対象

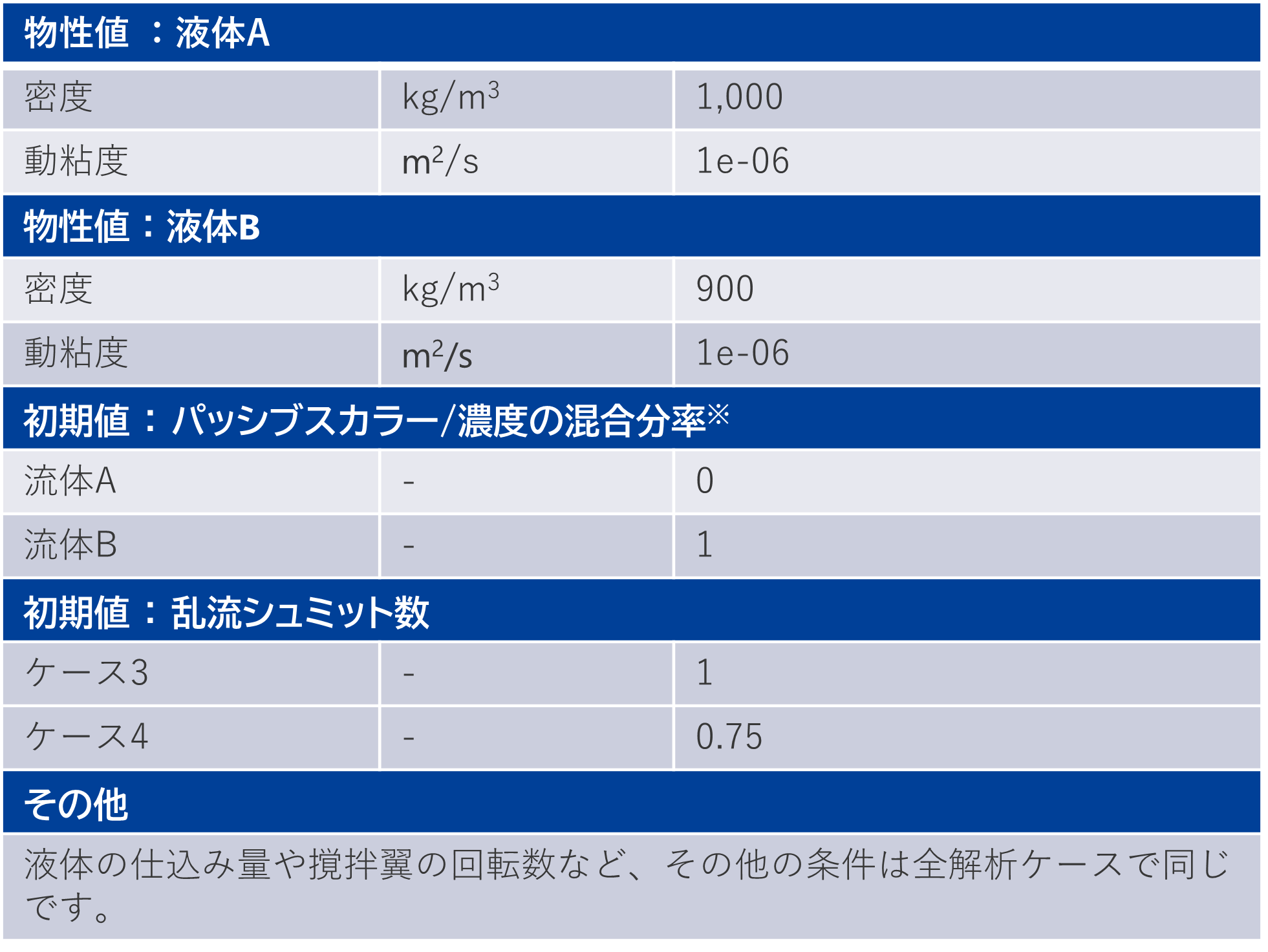

表1　物性値及び初期値

（※パッシブスカラーは２液の濃度の混合分率に当たり、0～1の値を取ります。初期値を流体A：0、流体B：1としているため、濃度が均一化していくと、流体Aの値は大きくなり、流体Bの値は小さくなります。）

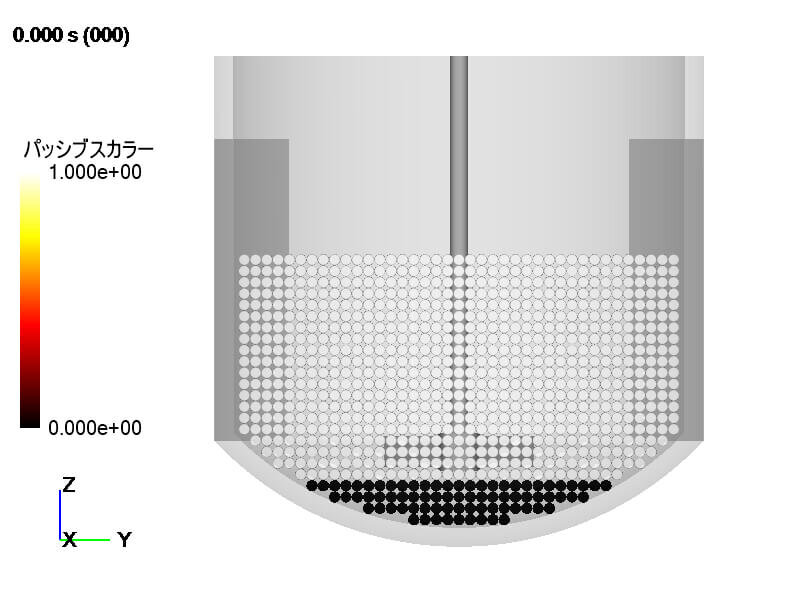

図2　流体初期配置（黒：流体A, 白：流体B）

シミュレーションは移流、拡散、乱流による拡散の効果を確認するために、下表2の通り4ケース実施しました。

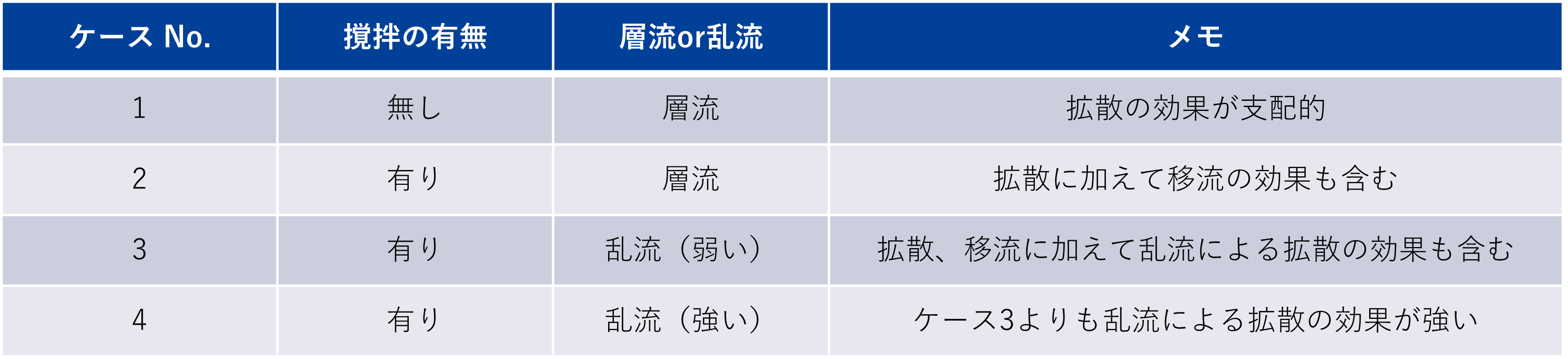

表2　解析ケース

（ケース3，4には乱流モデルLESを使用しています。）

シミュレーション結果

動画1　結果アニメーション

（B液は非表示にしています。）

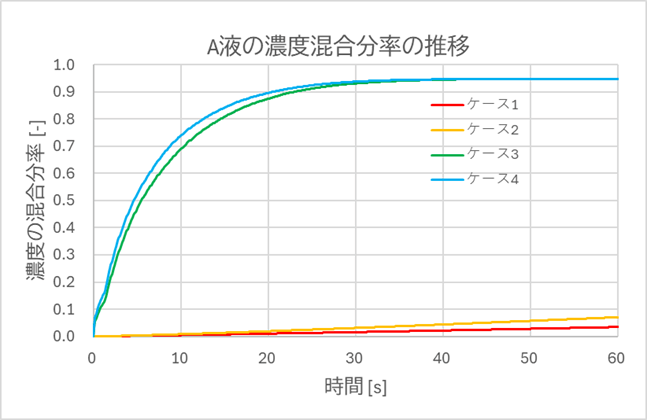

図3　A液の濃度混合分率の推移

（A液粒子それぞれの濃度混合分率の平均値をプロットしています。）

ケース1は混合分率が最もゆっくりと増加しました。これは、撹拌による移流がなく、拡散の効果のみで濃度が拡がるためです。ケース2は撹拌による移流の効果が加わるため、ケース１よりも混合分率が速く増加しました。コーヒーとミルクで考えれば、放置して濃度が均一になるのを待つのではなく、スプーンで混ぜる方が早く均一になるのと同じです。次にケース3，4は乱流による拡散の効果が加わるため、ケース1，2と比べて混合分率が非常に速く増加しました。撹拌・混合における乱流の重要性が分かる結果となりました。また、乱流拡散の効果が強いケース4で最も早く混合分率が増加する結果となりました。理論で学んだ移流・拡散・乱流による拡散がシミュレーション結果に反映されているのが分かったかと思います。
