解析背景
一般的には、混合機メーカーが推奨した条件で混合されています。 プロセス内の粒子挙動の可視化とコストカット
→粉体シミュレーションで検討する
しかし、取り扱っている材料によって、その条件は本当に適切でしょうか？
実験による課題としては、
・プロセス内で何が起きているかわからない
・膨大な実験・試作コストがかかる
CASE
竪型混合機における混合解析
モデル・解析条件
運転条件の決め方

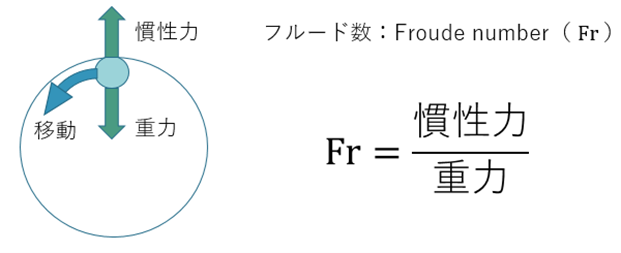

混合機の運転条件を検討する際には、フルード数が１つの指標となります。
・フルード数とは、重力と慣性力（遠心力）のバランスを表す数値であり、１より小さい場合には、重力の影響の方が大きいため粒子は落下します。
・一方で、１より大きい場合には、遠心力の影響の方が大きいため、落下しないことを意味します。
検討条件
■検討①

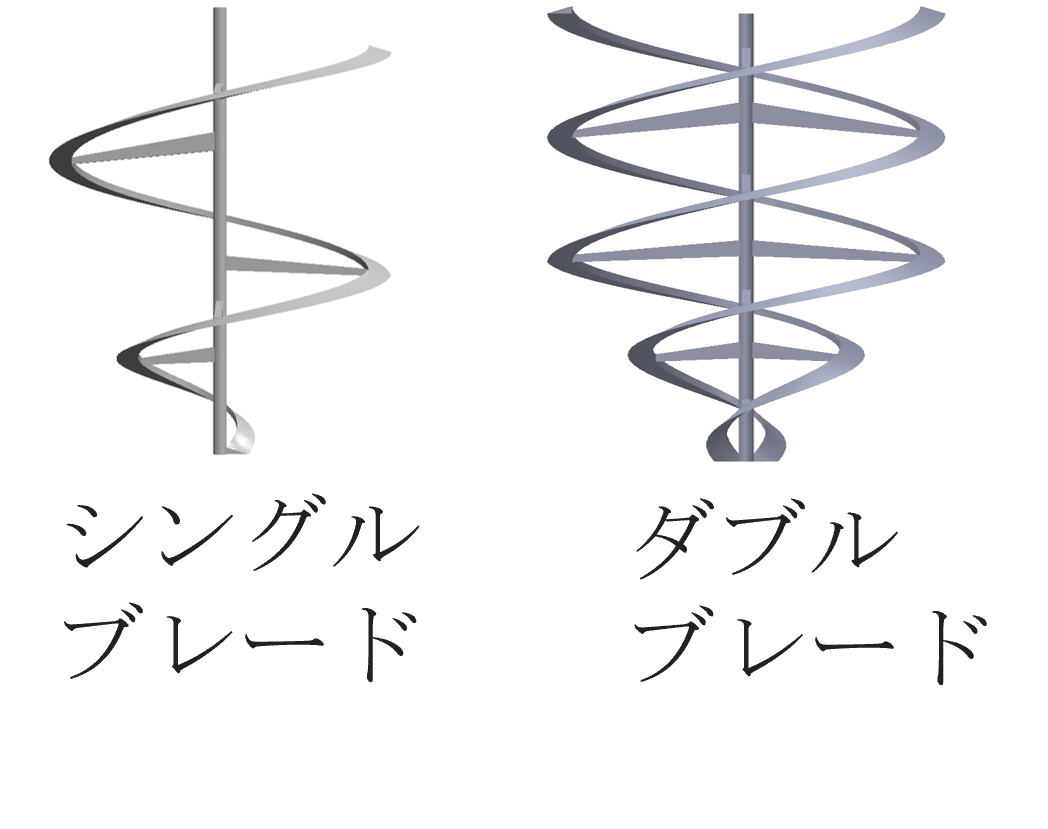

－混合機における攪拌羽根の構成の影響を検討する
・シングルブレード
・ダブルブレード
－混合機における運転条件の影響を検討する

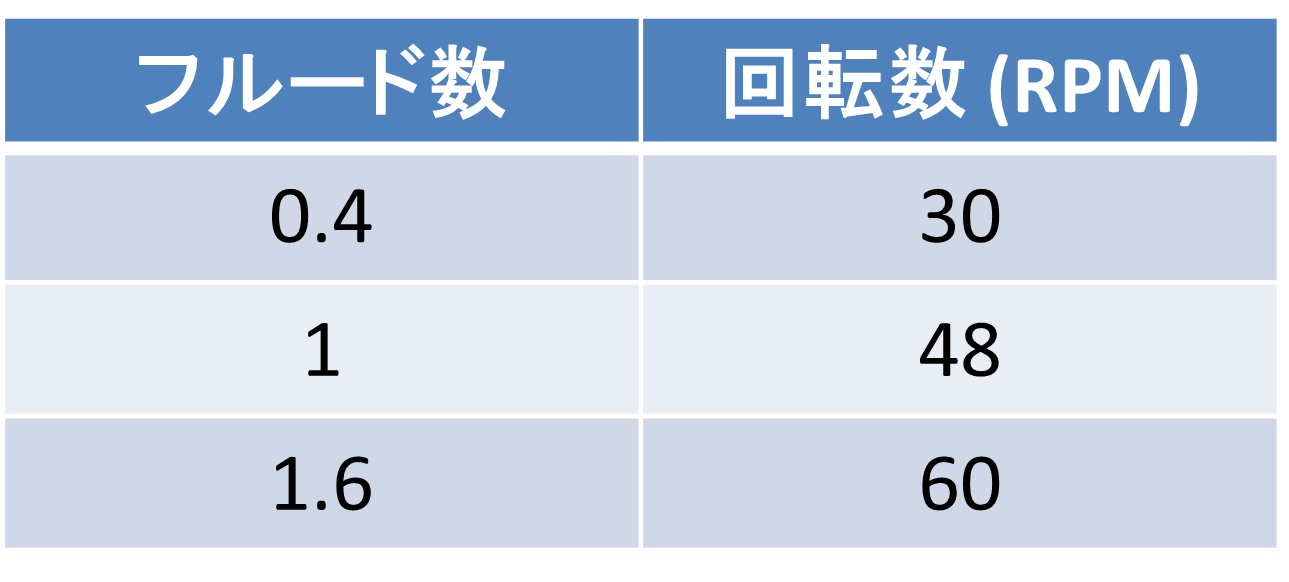

・フルード数： 1 ± 60%
検討①：説明
■混合機における攪拌羽根の構成の影響を検討する
検討①：攪拌羽根の構成の影響

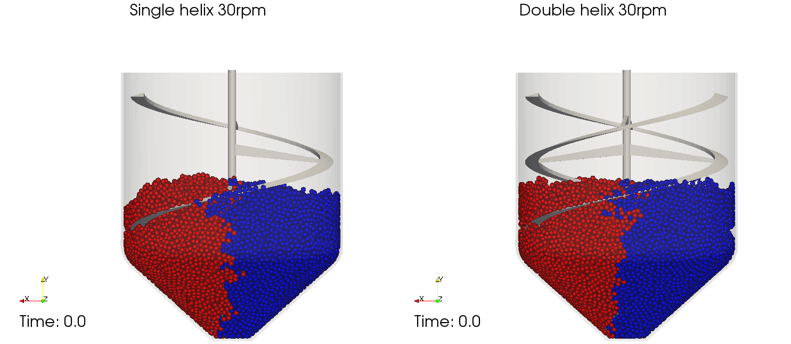

■攪拌羽根の異なる構成を解析した際の粉体挙動の可視化結果
シングルでもダブルでもフルード数が同等であり、粉体挙動が異なっていることが確認できる。

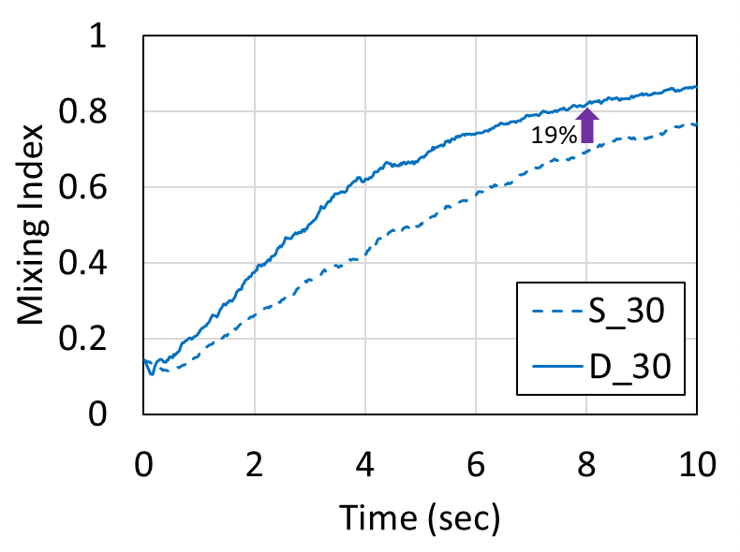

なぜシングルよりダブルの混合率が19%高くなっている？
続きは資料請求よりお申し込みください！
↓↓↓
