Simcenter FLOEFDのLEDオプションを使用して自動車ヘッドライトの水膜(くもり)の発生と凝固・融解を解析した事例を示します。LEDオプションでは、水膜の発生と蒸発、水膜の凝固・融解、樹脂の吸水、重力による水膜の移動を解析することが可能です。
CASE
Simcenter FLOEFDのLEDオプションを使用して自動車ヘッドライトの水膜(くもり)の発生と凝固・融解を解析した事例を示します。LEDオプションでは、水膜の発生と蒸発、水膜の凝固・融解、樹脂の吸水、重力による水膜の移動を解析することが可能です。

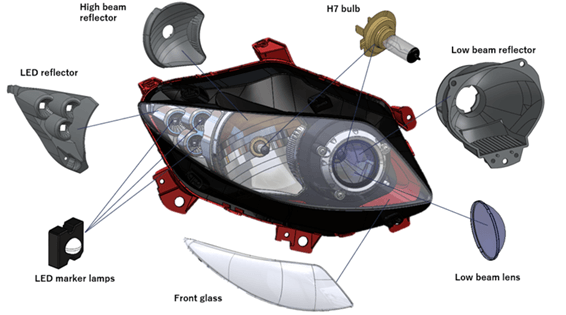

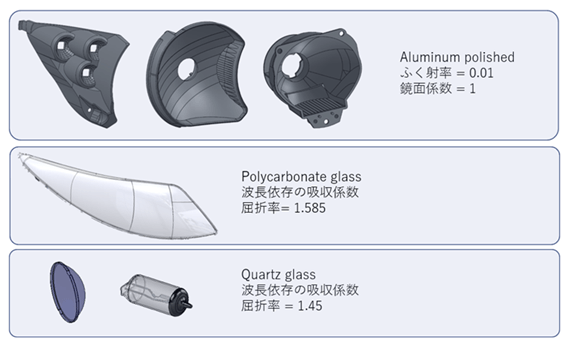

本解析例では、下図に示すヘッドライトのモデルを使用し、60分の物理時間で水膜の発生と凝固・融解の解析を行います。

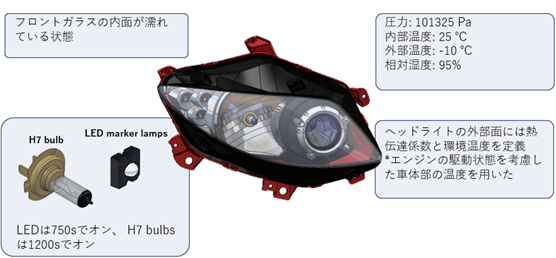

以下のように環境が変化します。
• 車の外気温が低く、湿度が高い環境におかれている➡凝固が開始
• 12分時点でLEDをスイッチオン
• 20分時点でエンジンとライトがスイッチオン➡融解が開始

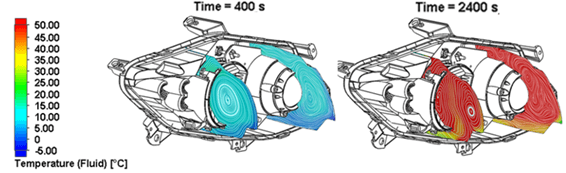

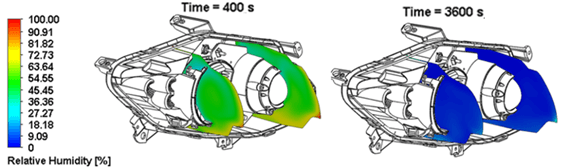

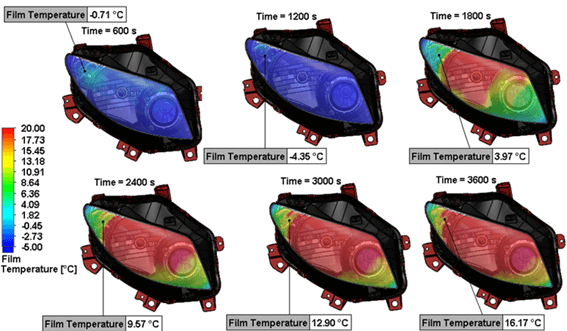

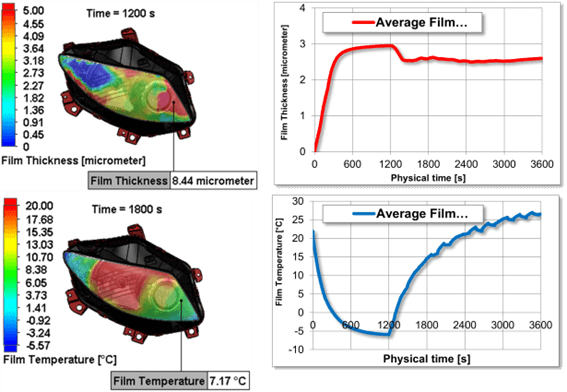

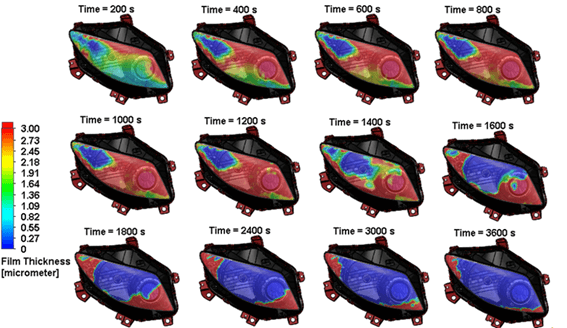

■ 水膜厚さと水膜温度の時間変化

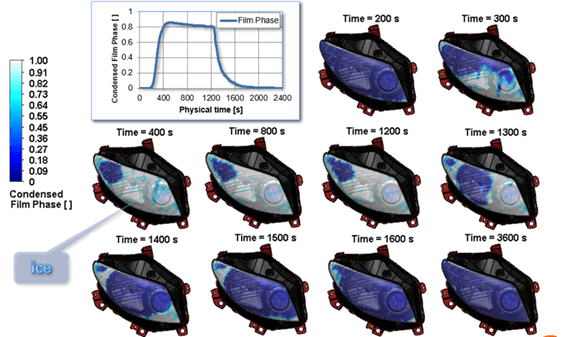

Simcenter FLOEFDのLEDオプションを活用した解析事例として水膜(くもり)の発生と凝固・融解の解析例を紹介いたしました。解析結果としてヘッドライトの表面における水膜発生~凝固・融解の分布の時刻歴結果を確認できました。
▼▼本解析事例で用いた、Simcenter FLOEFDのデモンストレーション動画や体験セミナーがございます▼▼
ふく射モデル | Monte Carlo, 2000万rays |
---|---|

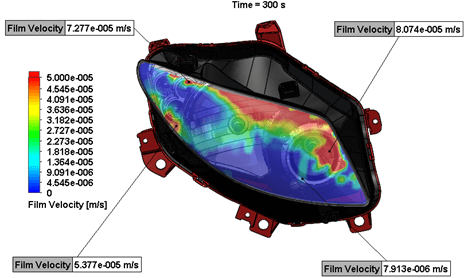

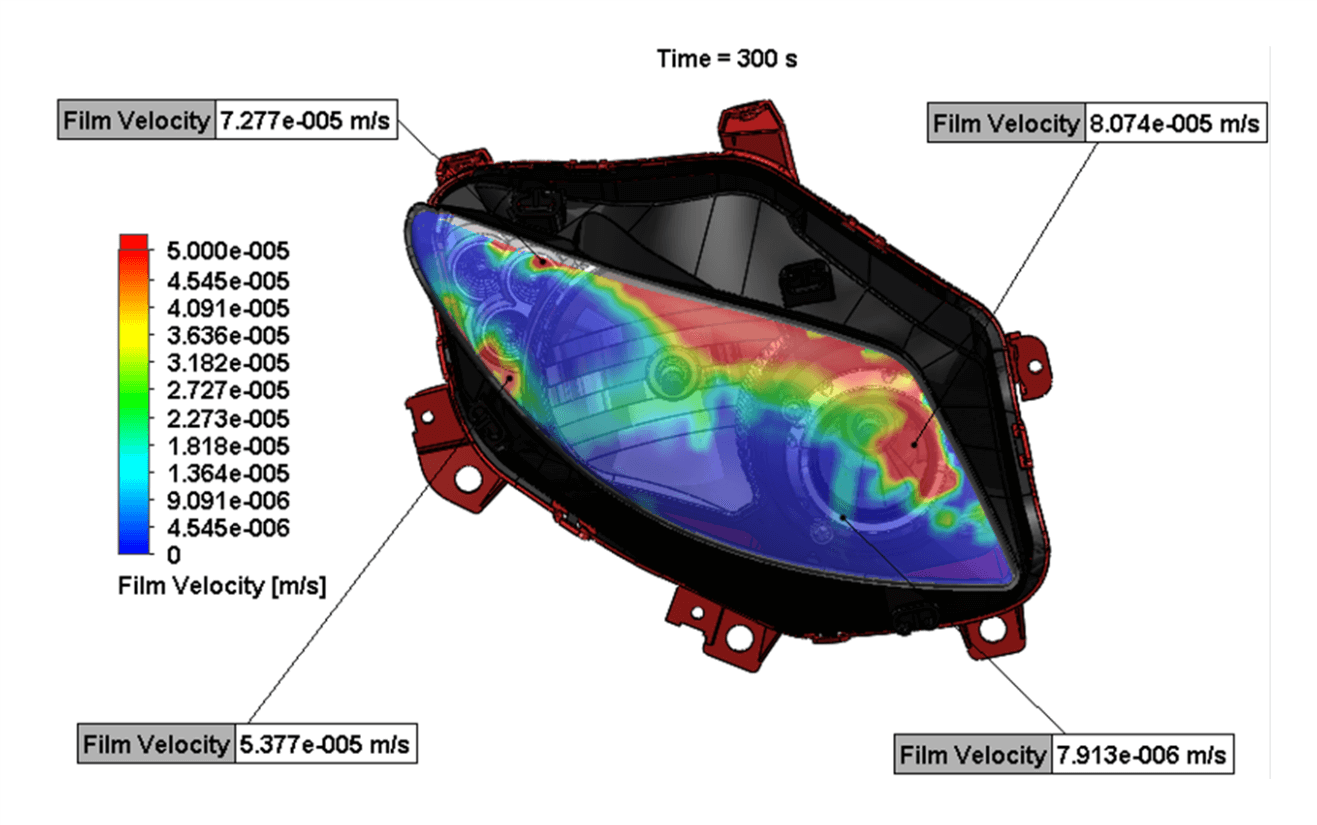

水膜の移動 | 考慮(重力:9.81m/s2) |

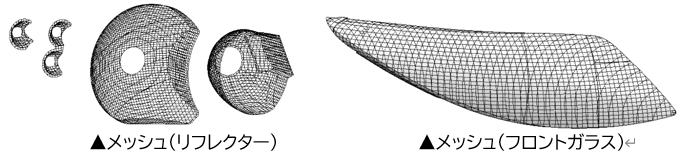

メッシュ数 | 200,000 cells |
物理時間 | 60 min |
使用ソフト | Simcenter FLOEFD |
---|---|
オプション | LEDモジュール |
解析およびメッシュの設定 所要時間 | 40 min |
計算時間 | 1 day |
CPU | Intel Xeon 3.3 GHz 8 cores |
